İncelik ölçü birimi olarak 10A ve 7A süper ince süreçler üzerinde çalışmaya başlayan Intel, ilk 14‑angstromluk mikroçipleri Ekim ayında test edecek.
Intel — 10 nm ve 7 nm teknoloji süreçlerine yol
Hafta içinde Intel CEO'su Lip‑Bu Tan, şirketin zaten 10 nm (10A) ve 7 nm (7A) üretim teknolojileri üzerinde çalıştığını doğruladı. Bu süreçler, yakın on yıl içinde mevcut 18 nm düğümlerini ve bir sonraki nesil 14 nm'yi değiştirecek. Planlanan bu süreçlerde, daha önce yalnızca 14 nm teknoloji sürecinde kullanılan yüksek sayısal açıklık (High‑NA) ASML EUV litografileri kullanılacak.
> “Şu anda 10A, 7A yol haritası üzerinde çalışmaya başlıyorum,” dedi Tan, JP Morgan Teknoloji Konferansı'nda. – “İnsanlar sadece size bakmakla kalmıyor, geleceğe dair bir plan arıyor. Bu yüzden uzun vadeli bir iş kuruyoruz.”
Tan, iddialı gelişim planlarının rekabetçi ürünler kadar önemli olduğunu vurguladı. Birçok şirket yıllarca sürecek ortaklık anlaşmaları yapmayı tercih ettiğinden, Intel, teknolojilerin ticarileşmesi hâlâ uzakta olsa bile uzun vadeli planlarını partnerlerine bildirmek zorunda.
14 nm Sürecinin Şu Anki Durumu
* PDK 0.5 zaten mevcut.
* PDK 0.9 (“Tan'ın sözleriyle kutsal Grail”) Ekim ayında bekleniyor.
* Intel'in 14A ile çalışan birkaç müşterisi var; şirket ürün gereksinimlerini ve üretim kapasitelerini netleştiriyor, ancak isimlerini açıklamıyor.
14A üretiminin 2028 yılında başlatılması planlanmakta ve çiplerin seri üretimi 2029’da. Bu, TSMC'nin A14 teknolojisiyle yoğun üretime başlamasıyla yaklaşık aynı zamana denk gelecek. A14 doğrudan bir rakip olmasa da (çünkü 14A yüksek performanslı veri merkezleri için daha uygundur), TSMC 2028 sonlarında büyük ölçekli A14 üretimine başlayacak ve Intel, deneysel üretimden kalıcı kaliteli ürün çıkışına geçmek için zaman gerekecek.
High‑NA EUV'nin Uygulanması

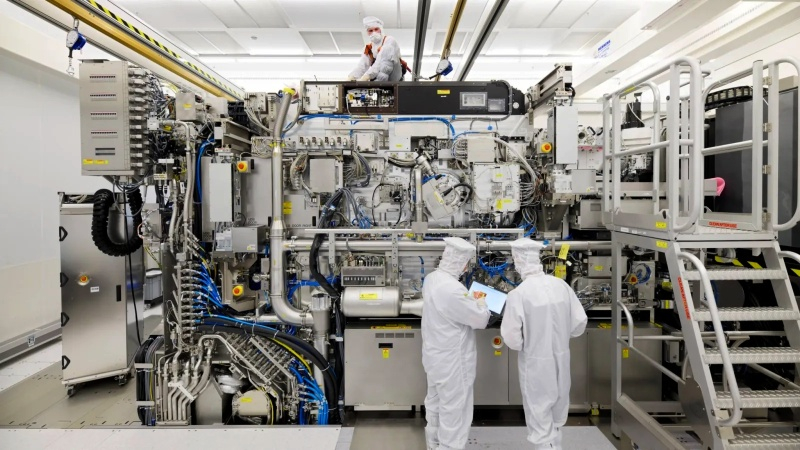

Yeni High‑NA EUV araçlarının ve diğer bir dizi yeniliğin uygulanması karmaşık bir görev. Bu nedenle Intel, ASML ve diğer ortaklarıyla yakın işbirliği içinde çalışarak yeni ekosistemin tam olarak kullanılmaya hazır olmasını sağlıyor. ASML'den Christophe Fouquet, yakında High‑NA EUV ile ilk test çiplerinin başlatılacağını duyurdu.
Bu sayede Intel, uzun vadeli planlamayı en son litografi teknolojileriyle aktif çalışma birleştirerek geleceğin işlemci kuşakları için temelleri atıyor.
