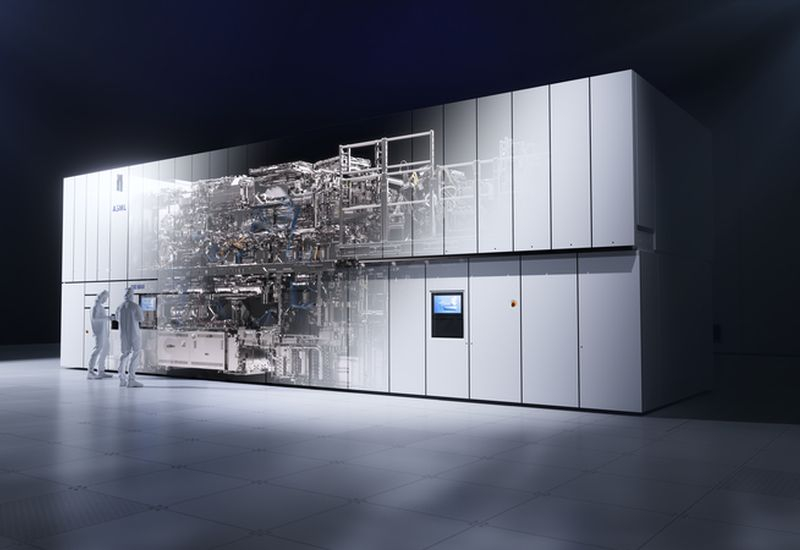

ASML, bir sonraki yıl içinde 1,4 nm ve daha küçük transistör boyutlarına sahip çiplerin üretimi için High‑NA EUV teknolojisinin geniş çapta kullanılmasını planlıyor.

Kısa Özet

Yeni mikroçip küçültme aşaması, daha gelişmiş litografi yöntemlerine geçmeyi gerektiriyor. Önümüzdeki iki yıl içinde sektör, tek bir geçişle 8 nm’ye kadar ulaşan ve 1,4 nm ile 10 nm (DRAM) teknolojik süreçlere yol açan High‑NA EUV sınıfı ekipman kullanarak çip üretimini başlatmalı.

1. High‑NA EUV Teknolojik Yetenekleri
Parametre Değer
Sayısal Apertür (NA) 0,55
Tek geçişle Minimum Boyut ≤ 8 nm
Olası Teknolojik Süreçler 1,4 nm (entegre devreler), < 10 nm (DRAM)
Bu özellikler ASML Twinscan EXE:5200B ve benzeri çözümleri geleceğin mikroelektronik teknolojileri için kritik kılıyor.

2. Önemli Oyuncular
Şirket Durum Yorum
ASML High‑NA EUV Üreticisi İlk müşteriler: Intel, Samsung, SK Hynix TSMC Henüz geniş çapta kullanılmaya hazır değil Sistem fiyatı – 380 milyon USD; 1,4 nm çiplerden vazgeçme planı
Intel Aralık 2023’te Twinscan EXE:5200B’i tanıttı. 14A teknolojisi ve ilgili ekipman için hazırlık.
Samsung Electronics İlk tarayıcıyı Aralık 2023’te aldı; ikinciyi bu yarıyıl içinde alacak. Exynos 2600 (2 nm) ve gelecekteki Tesla işlemcileri için kullanmayı planlıyor.
SK Hynix High‑NA EUV’yi Eylül 2023’ten beri öğreniyor. Şu anda DRAM’de (10 nm) standart EUV litografi kullanıyor, 6. nesil için en az beş EUV katmanı kullanmayı planlıyor.
Micron Technology Henüz zaman çizelgesini netleştirmedi.
Olası High‑NA EUV Planları Rapidus (Japonya) 2 nm teknolojisini öğreniyor; 2029’da 1,4 nm hedefleniyor. 2027’ye kadar Hokkaido’da 2 nm çiplerin büyük ölçekli üretimini başlatması bekleniyor.

3. Ekonomik Yönler
* Ekipman maliyeti – tek bir High‑NA EUV sistemi yaklaşık 380 milyon USD.
* Daha pahalı ekipmana geçiş, ürün maliyetini artırır ve nihayetinde tüketicilere yansır.
* Bu nedenle TSMC, Rapidus gibi büyük üreticiler temkinli davranıyor ve adım adım entegrasyon planlıyor.

4. Beklenen Zaman Çizelgesi
ASML’in yeni litografi tarayıcıları, gelişmiş yarı iletken ürünlerin geniş çaplı üretimi için 2027–2028 yıllarında yoğun olarak kullanılmaya başlanacak. O zamana kadar şirketler, mevcut teknolojik süreçlerine High‑NA EUV’yi entegre ederek üretim hatlarını kademeli olarak ayarlayacak.

Sonuç
High‑NA EUV’ye geçiş, 1,4 nm’e kadar boyutlara ve daha kompakt DRAM'lere ulaşmak için kritik bir adımdır. Dünyanın en büyük oyuncuları hazırlık çalışmalarına başlamış durumda, ancak yüksek maliyetler ve üretim zincirlerinin uyarlanması gerekliliği nedeniyle geniş çaplı uygulama birkaç yıl sonra beklenmektedir.
